630噸U型復合樹脂排水溝成型液壓機是一款復合材料成型液壓機，是滕州中合鍛壓根據客戶需求定做的一款630噸四柱液壓機，機身采用三梁四柱式結構，四柱導向保證合模精準。配有PLC數控系統，工作噪音低，運行平穩，控制更加精準。主要用U型復合樹脂排水溝模壓成型工藝，滿足壓制工藝的各項要求。
630噸四柱液壓機車間實物

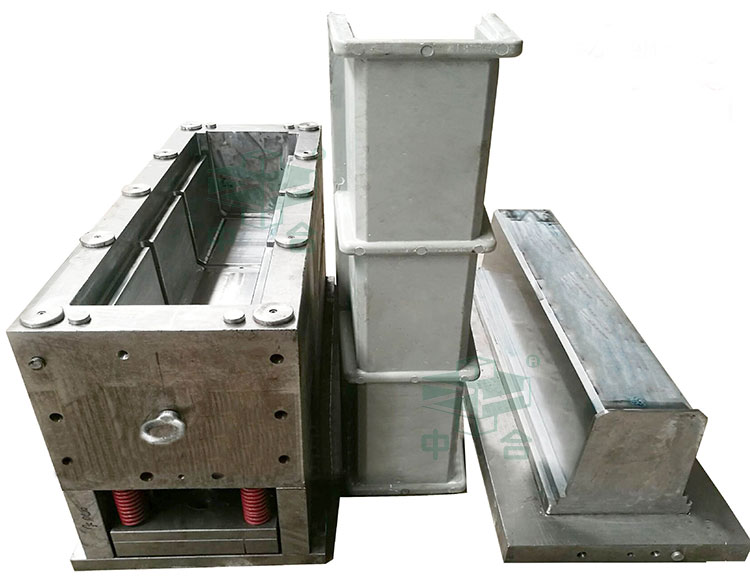

U型排水溝模具
U型復合樹脂排水溝是以玻璃纖維和樹脂為基本材料，以固化劑、促進劑等為輔助材料制成。經630噸四柱液壓機模壓而成，且在PLC控制器上設計配排氣、保壓延時等功能。630噸U型復合樹脂排水溝成型液壓機機身由上橫梁、下橫梁、滑塊、立柱及螺母等組成，上、下橫梁用四根立柱及螺母緊固地連接在一起，組成一個剛性的架構。滑塊以立柱為導向，沿立柱上下滑動。在滑梁及下橫梁上，開有T型槽（具體尺寸需方提出）。立柱螺母可調節工作臺面的不平衡度及工作臺與活塞的不垂直度。大件均采用大型落地鏜銑床和高精度數控龍門刨銑機床的精密加工，三梁四柱結構經計算機優化，進行有限元分析，設備強度性高，且外形美。

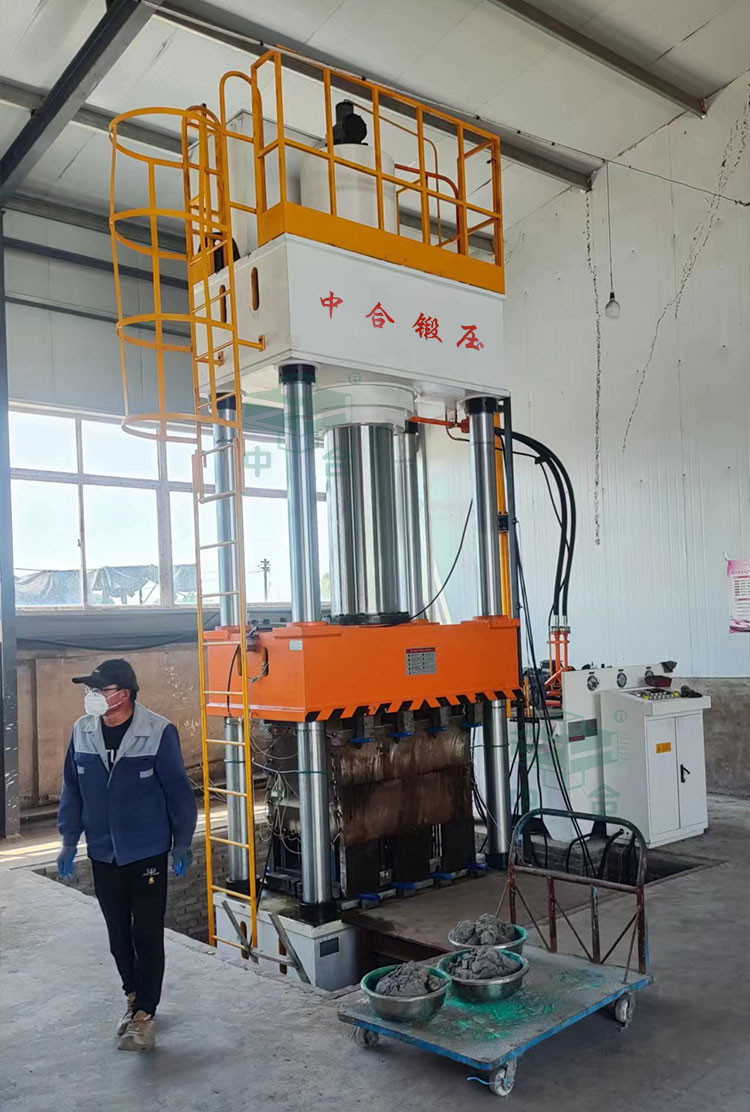

630噸U型復合樹脂排水溝成型液壓機

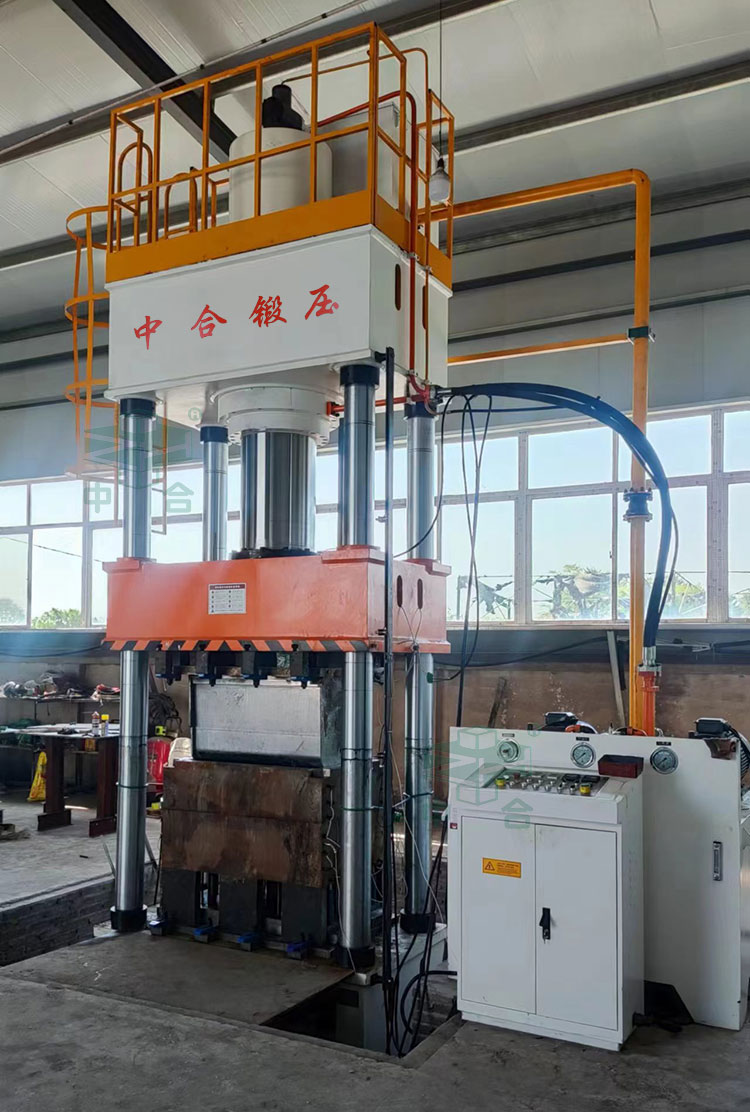

630噸U型復合樹脂排水溝成型液壓機試機
U型復合樹脂排水溝成型液壓機的結構特點：
1、三梁四柱結構，結構穩定，四柱導向保證合模精準。
2、油缸采用優化設計，均勻分布，橫梁加高式設計，穩定性更強；
3、U型復合樹脂排水溝成型液壓機具備高壓慢開模功能，適用于高度較高的產品模壓;
4、PLC控制系統快速響應，全數字化控制，控制精準。
5、采用一鍵按鈕集中控制，具有獨立的電控和液壓系統，可實現啟動和半自動操作。
6、液壓系統采用二通插裝閥，動作可靠，簡單緊湊，泄漏少。
7、采用雙手啟動、緊急停止、緊急回程、短路漏電保護、自動程序互鎖安全保護電路，操作更安全更高效。
630噸四柱液壓機技術參數：
設備型號：YQ32-630T
公稱壓力：6300KN
系統壓力：25Mpa
滑塊行程：1400mm
開口高度：2600mm
控制形式：PLC控制或伺服系統（選配）
布局形式：立式
注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。
630噸四柱液壓機模壓U型復合樹脂排水溝工藝：
1、將樹脂原材料計量裝填入所需型號的模具中
2、啟動U型復合樹脂排水溝模壓液壓機進行產品的壓制
3、合模：閉合模具同時加熱加壓，使材料熔化并且充滿型腔。
4、脫模：待塑件硬化成型后，將成型的U型復合樹脂排水溝脫出。
5、產品取出，清理毛邊，使其四周光滑，平穩放置，放置變形。
U型復合樹脂排水溝生產設備由復合材料成型液壓機（也叫復合材料模壓機）、模具、加熱設備（模溫機或者電加熱、油加熱）、捏合機等組成，其中U型復合樹脂排水溝成型液壓機是主要生產設備，其組成包括主機、液壓站和電控柜三部分，電氣系統采用繼電器或PLC控制，電器容量大，可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。U型復合樹脂排水溝成型液壓機技術成熟，效率更高，常用有400噸、500噸、630噸、800噸、1000噸等。歡迎感興趣的朋友們，了解詳細技術方案以及工藝優勢。
